Bộ trao đổi nhiệt Taibong PHE – giải pháp làm mát máy ép nhựa

1. Nguyên lý

Đối với máy ép nhựa nhu cầu làm mát nước là cần thiết. Giải pháp tối ưu cho hệ thống này có thể sử dụng chiller hoặc tháp giải nhiệt kết hợp với bộ trao đổi nhiệt (bộ sinh hàn) dạng tấm. Trên lý thuyết sử dụng bộ trao đổi nhiệt dạng ống chùm có thể giải quyết vấn đề nhưng do nhiều yếu tố liên quan tới vệ sinh, cáu cặn, giá thành, hệ số trao đổi nhiệt… nên thiết bị trao đổi nhiệt dạng tấm là sự lựa chọn tối ưu

2. Lựa chọn thiết bị lạnh

Trước hết lựa chọn chiller hoặc tháp giải nhiệt phụ thuộc vào yêu cầu nhiệt độ máy ép. Trong một số trường hợp nhiệt độ máy ép yêu cầu xuống thấp khoảng 30 độ C thì lựa chọn chiller là cần thiết trong khi nếu nhiệt độ nước vào máy ép yêu cầu trên 35 độ C thì sử dụng tháp giải nhiệt là phương án khả thi.

chiller-su-dung-nuoc   thap-giai-nhiet

2.1 Lựa chọn bơm

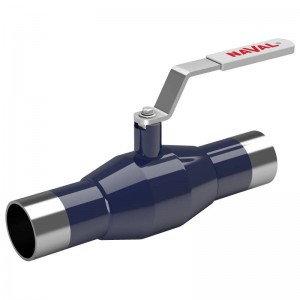

Hệ thống cần ít nhất 2 bơm, một bơm cấp nước chạy qua bộ trao đổi nhiệt, 1 bơm cấp nước làm mát cho hệ thống máy ép nhựa, Lưu lượng và cột áp của bơm có thể tính toán dựa trên độ sụt áp khi qua thiết bị trao đổi nhiệt và tháp giải nhiệt. Các bơm được bảo vệ bằng van bi loại ghép mặt bích hoặc hàn kín

bom   steel_ball_valve-rb-welding-welding-dn50_naval

2.2 Lựa chọn bộ trao đổi nhiệt (bộ sinh hàn)

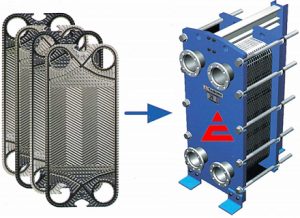

Bộ trao đổi nhiệt dạng tấm có các tấm trao đổi nhiệt bằng inox được xếp chặt chẽ giữa hai khung và được làm kín bởi gioăng cao su. Các tấm được sắp xếp ngược chiều nhau sao cho dòng chảy tầng chạy qua và có hệ số trao đổi nhiệt lớn. Thiết bị gồm 4 đường ống, hai đường ống kênh nước đi vào và ra từ máy ép theo chiều từ trên xuống, hai đường ống kênh nước làm mát sử dụng chiller hoặc cooling tower. Vật liệu phổ biến là STS304 hoặc STS316L. Đầu nối ống phổ biến kích thước 50A, 65A, 80A, 100A. Kích thước và công suất bộ giải nhiệt có thể được tính toán trên công suất giải nhiệt của hệ thống.

featured-image plate01

2.3 Xây dựng hệ thống giải nhiệt

Đối với hệ thống nhiều máy yêu cầu chung cần có là bể chứa nước để có thể điều chỉnh nhiệt độ chung của hệ thống đồng thời cấp nước mát đi tới từng máy riêng biệt. Các thiết bị được bảo vệ bằng van shut off.

3. Tính toán hệ thống

Với giả thiết tính toán hệ thống làm lạnh 2 máy ép nhiệt độ nước từ 60 xuống 30 sử dụng chiller giải nhiệt nước công suất 140 kw hạ nhiệt độ từ 12 xuống 7

Lưu lượng bơm = 140kw / (60-30) = 67l/min

Đường ống chọn lựa : 50A

Diện tích tấm trao đổi nhiệt cần thiết: 140kw/3000*34 = 1.18m2

( trong đó hệ số trao đổi nhiệt đạt 3000kcal/m2.hr.C; độ dài nhiệt LMTD=34)

Model : Bộ trao đổi nhiệt dạng tấm Taibong PHE TX3GD

Kích thước 770x350x500

Công ty TNHH kỹ thuật TITANIA
(Taibong Industries INC representative)
Minh Thai Tower, 248 Nguyễn Lương Bằng, T.P Hải Dương
VPĐD: 68 Nguyễn Huệ, T.P Hồ Chí Minh
Tel : +84-(0)3203-898-258
Hotline : +84-(0)931-576-258
Email : saledept@titania.com.vn
http://www.titania.com.vn
http://www.taibong.com
