So sánh thiết bị trao đổi nhiệt dạng tấm và ống chùm

1. Tổng quan về thiết bị trao đổi nhiệt dạng tấm và ống chùm

Trong quá trình trao đổi nhiệt, tấm và ống chùm là hai loại thiết bị thường được sử dụng. Dưới đây là một số so sánh giữa trao đổi nhiệt tấm và ống chùm:

Các tiêu chuẩnBộ trao đổi nhiệt dạng tấmBộ trao đổi nhiệt dạng ống chùm

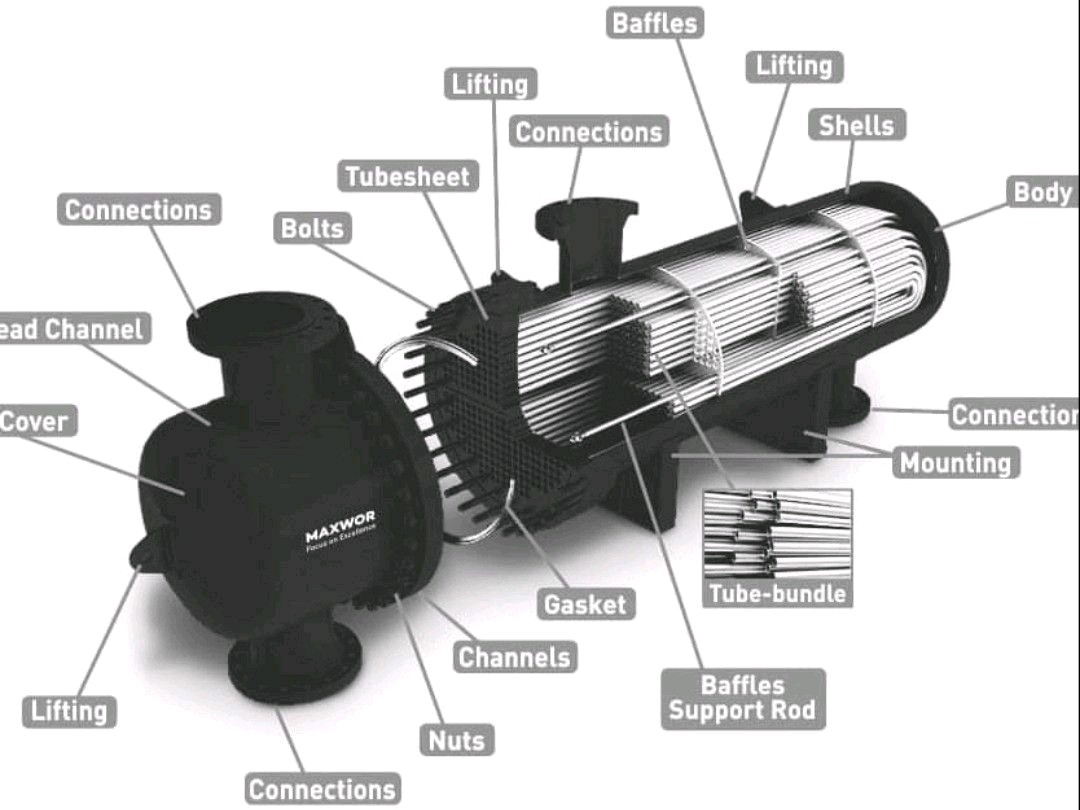

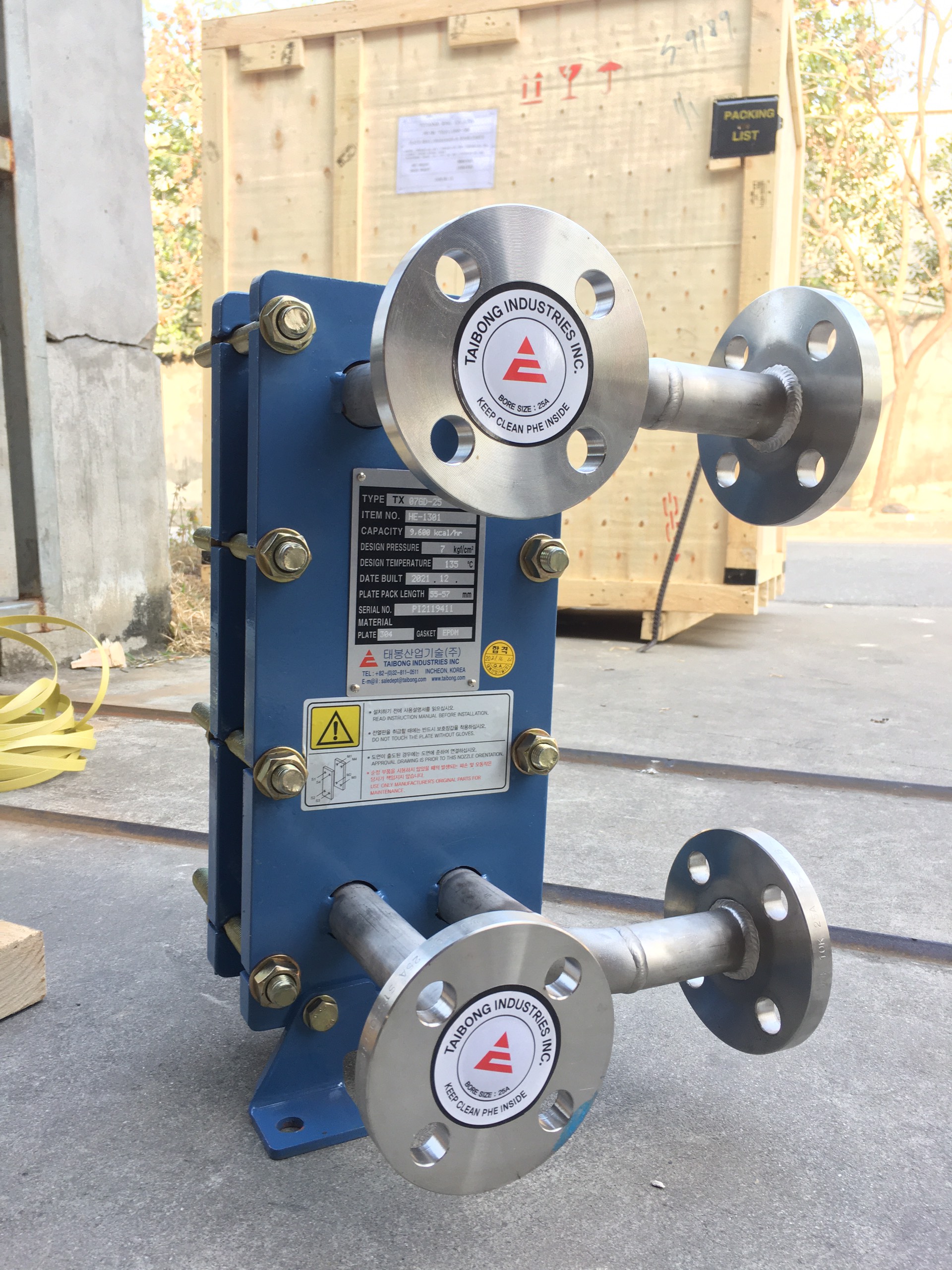

Thiết kếBộ trao đổi nhiệt dạng tấm (PHE) bao gồm các tấm trao đổi nhiệt ngăn cách hai dòng chất lòng. Các tấm được làm kín bằng các miếng đệm gasket hoặc hàn kín.Bộ trao đổi nhiệt dạng ống chùm bao gồm một ống (vỏ) và các tube (ống) mà chất lỏng lạnh và nóng truyền nhiệt qua đó.
Hiệu quả truyền nhiệtHiệu quả truyền nhiệt thấp hơn bộ trao đổi nhiệt ống chùmHiệu quả truyền nhiệt cao hơn bộ trao đổi nhiệt dạng tấm
Tháo lắp/Vệ sinhDễ dàng tháo lắp, vệ sinhKhó vệ sinh hơn
Chi phíChi phí sản xuất và cài đặt thấp hơn so với ống chùmChi phí sản xuất và cài đặt cao hơn so với dạng tấm

Tóm lại, cả tấm trao đổi nhiệt và ống chùm đều có ưu điểm và nhược điểm riêng. Vậy trong 2 loại thiết bị trao đổi nhiệt này thì loại nào được ưa chuộng sử dụng hơn? Lý do vì sao?

>>> Tham khảo chi tiết:

so sanh thiet bi trao doi nhiet dang tam va ong chum

2. Loại thiết bị trao đổi nhiệt nào tốt hơn?

Lựa chọn lựa chọn thiết bị phù hợp phụ thuộc vào yêu cầu công cụ có thể của ứng dụng và điều kiện kỹ thuật của quá trình trao đổi nhiệt. Theo nhận định của các chuyên gia hàng đầu trong lĩnh vực thiết bị truyền nhiệt khẳng định như sau:

“Thiết bị trao đổi nhiệt tốt nhất là thiết bị phục vụ tốt nhất quá trình truyền nhiệt, tốn ít năng lượng hơn“

Nếu bạn tham khảo ý kiến ​​của một nhà sản xuất thiết bị truyền nhiệt dạng ống vỏ, họ sẽ nói rằng thiết bị này tốt hơn thiết bị truyền nhiệt dạng tấm, vì những ưu điểm sau:

  • ✅ Ít tổn thất cột áp hơn:  do đó, máy bơm được sử dụng để xử lý sẽ sử dụng ít năng lượng hơn.
  • ✅ Bảo trì dễ dàng hơn và nhanh hơn: xét rằng việc tháo nắp đã làm lộ ra các ống.  Trong khi các tấm trao đổi nhiệt PHE yêu cầu phải tháo toàn bộ và thay thế gasket 2 năm một lần và yêu cầu lao động có trình độ cao hơn để thực hiện dịch vụ.
  • ✅ Chắc chắn hơn: Thành ống dày hơn khiến bộ trao đổi nhiệt ống vỏ có khả năng chống chịu tốt hơn và ít bị thủng do xói mòn dòng chảy trong khi PHE thường sử dụng các tấm trao đổi nhiệt 0,5 mm dễ thủng hơn.
  • ✅ Ít bị tắc do diện tích của các ống lớn hơn khoảng cách giữa các tấm, có thể thay đổi từ 2 đến 4 mm.
  • ✅ Thiết bị trao đổi nhiệt dạng ống chùm có thể làm việc ở áp suất cao trong khi PHE dạng tấm hoạt động ở áp suất lên đến 25 bar.
  • ✅ Nhiệt độ làm việc tối đa giới hạn đối với vật liệu được sử dụng sản xuất gasket.
  • ✅ Khi cần thay tấm PHE thì chi phí đắt hơn thay tấm mới.

Nhưng, nếu bạn tham khảo ý kiến ​​của một nhà sản xuất thiết bị truyền nhiệt dạng tấm, họ sẽ nói rằng này tốt hơn thiết bị dạng ống chùm do các ưu điểm sau:

  • ✅ Tiết kiệm hơn: Tiết kiệm tới 5 lần  hiệu quả hơn so với loại vỏ và ống (theo quan điểm của nhà sản xuất)
  • ✅ Nhỏ gọn hơn: Chúng chiếm ít không gian hơn
  • ✅ Việc mở rộng công suất tương đối đơn giản, chỉ cần thêm nhiều tấm.
  • ✅ Bộ trao đổi nhiệt tấm nhẹ hơn và do đó, chi phí vận chuyển, xử lý và lắp đặt thấp hơn.

Vậy đâu là lựa chọn đúng?  Nhà sản xuất STHE và PHE đều đúng và có điểm sai.  Trong một số ứng dụng, PHE tốt hơn tuy nhiên trong những ứng dụng khác STHE ưu điểm hơn.

Bằng nhiều năm tư vấn thiết bị trao đổi nhiệt tại Titania.com.vn, chúng tôi nghĩ bạn phải luôn thực hiện đánh giá kỹ thuật và trong các tình huống cụ thể hãy liên hệ với chúng tôi để có lời khuyên hoặc tư vấn tốt nhất để lựa chọn thiết bị truyền nhiệt phù hợp nhất.
