Shell plate heat exchanger

1. Nguyên lý

Thiết bị trao đổi nhiệt dạng tấm lồng ống (Shell plate heat exchanger) là sự kết hợp giữa thiết bị trao đổi nhiệt dạng tấm và thiết bị trao đổi nhiệt dạng ống chùm, vì vậy sản phẩm có thể chịu được nhiệt độ, áp suất cao, hệ số truyền nhiệt lớn tương tự dạng tấm trong khi kích thước chỉ bằng 1/3 ~ 1/5 so với thiết bị trao đổi nhiệt dạng ống chùm.

(Cấu tạo cơ bản thiết bị trao đổi nhiệt Taibong SPHE)

2. Ưu điểm

– Ứng dụng nhiệt độ và áp suất cao (Relarively High Design Pressure & Temperature)
– Hệ số truyền nhiệt cao (High Efficiency)
– Không gian lắp đặt nhỏ gọn (Low Installation Space)
– Dễ bảo trì (Easy Maintenance)

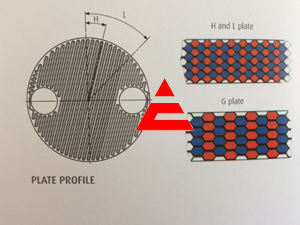

(Đặc điểm thiết kế tấm trao đổi nhiệt)

3. Đặc điểm

– Áp suất thiết kế tối đa : 150Bar(g)
– Nhiệt độ hoạt động tối đa : -200℃ ~ 500℃
– Diện tích trao đổi nhiệt : 0.5 ~300 m2
– Vật liệu : Stainless steel, Niken, Titan…

(Cách bố trí dòng chảy trong thiết bị)

4. Ứng dụng

– Thiết bị ngưng tụ & bay hơi(Gas – Khí, Chất lỏng – chất lỏng)
– Làm mát – làm nóng (Chất lỏng – chất lỏng, Chất lỏng – khí)
– Hệ thống thu hồi nhiệt.

5. Tại sao chọn thiết bị trao đổi nhiệt Taibong SPHE

Thiết bị trao đổi nhiệt dạng tấm lồng ống là sự kết hợp hoàn hảo từ những ưu điểm các loại thiết bị trao đổi nhiệt khác. Sự khác biệt tập chung thấy được từ các yếu tố sau:
– Thiết kế nhỏ gọn. Cùng công suất trao đổi nhiệt nhưng kích thước nhỏ hơn nhiều so với dạng ống chùm. Ngoài ra bề mặt trao đổi nhiệt dạng tấm được thiết kế bo tròn giảm thiểu các ứng suất gây bởi dòng chảy so với loại có bề mặt vuông như thiết bị trao đổi nhiệt dạng tấm
– Thiết kế tấm trao đổi nhiệt cho dòng chảy rối đi qua và vì vậy làm giảm thiểu nguy cơ bám bẩn.
————————————————————
Tư vấn thiết kế, báo giá thiết bị trao đổi nhiệt:
Công ty TNHH kỹ thuật TITANIA
(Thiết bị trao đổi nhiệt Taibong PHE_Hàn Quốc)
Minh Thai Tower, 248 Nguyễn Lương Bằng, T.P Hải Dương
Tel : +84-(0)2203-898-258
Email : saledept@titania.com.vn
www.titania.com.vn / www.taibong.com
